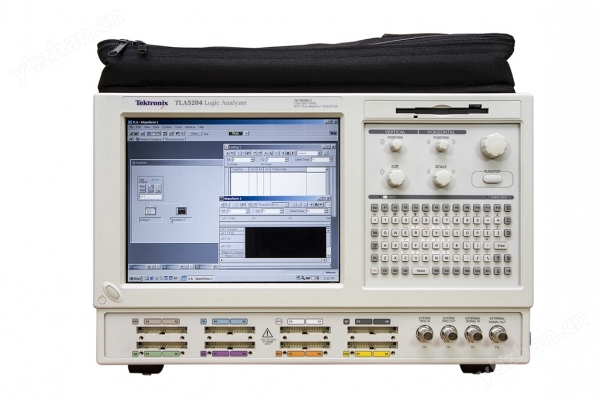

TLA5000 系列邏輯分析儀主要特點和優點
- 500 ps/32 Mb 的深內存定時及每條通道上125 ps的MagniVu 同步高分辨率定時，可以滿懷信心地對快速信號進行數字信號定時測量235 MHz 狀態采集，分析高速同步數字電路
- IView TM 模擬和數字信號同時相關顯示，查看模擬問題怎樣影響您的數字信號
- 通過建立/保持時間超限觸發和顯示，檢驗數字設備的建立/保持時間性能
- 34/68/102/136 通道配置提供了靈活的解決方案,可以適應任何預算應用
- 數字硬件檢驗和調試
- 數字硬件性能監測和測量
- 單處理器和總線調試
對需要確定初始化故障、運行中斷和間歇性操作問題的任何數字設計人員，經濟型TLA5000系列邏輯分析儀為他們提供了高速定時分辨率、深內存采集、快速狀態采集和完善的觸發功能。不管是次使用邏輯分析儀的用戶還是用戶，TLA5000系列都為同時進行狀態分析和定時分析提供了理想的解決方案。直觀的用戶界面、熟悉的基于Windows 的桌面和OpenChoice TM聯網和分析功能，使TLA5000 系列邏輯分析儀可以簡便地在用戶的設計環境中組網。
500 ps 的定時分辨率、高達32 MB 的內存深度、每條通道上125 ps 的MagniVu TM同步采集，使您能夠滿懷信心地在速度日益提高的信號上測量數字信號定時。由于MagniVu的定時分辨率，您可以迅速找到各種困難的問題，如數字邏輯錯誤、毛刺、建立/保持時間超限和串?dāng)_。您可以使用建立/保持時間超限觸發和顯示，檢驗數字設備的建立/保持時間性能。
今天，大多數產品可能會同時具有數字問題和模擬問題。通過iView TM模擬和數字信號同時相關顯示，您可以在邏輯分析儀顯示屏上，清楚地查看模擬問題怎樣影響數字信號。
技術指標
- MagniVu 和iView(模擬數字域聯合觀測)，與定時采集或狀態采集同步
- 深內存定時
- 定時分辨率－500 ps (2 GHz)
- 內存深度－每條通道32 Mb
- MagniVu TM
- 定時分辨率－125 ps (8 GHz)
- MagniVu 內存深度－每條通道16 Kb
- 狀態采集
- 時鐘速率－235 MHz
- 大內存深度，帶時標－每條通道8 Mb
iView TM 支持的泰克示波器
TDS1000/2000 系列
TDS3000/3000B 系列
TDS5000 系列
TDS6000 系列
CSA/TDS7000 系列
TDS684C, TDS694C
TDS754C, TDS784C, TDS724D, TDS754D, TDS784D, TDS794D
