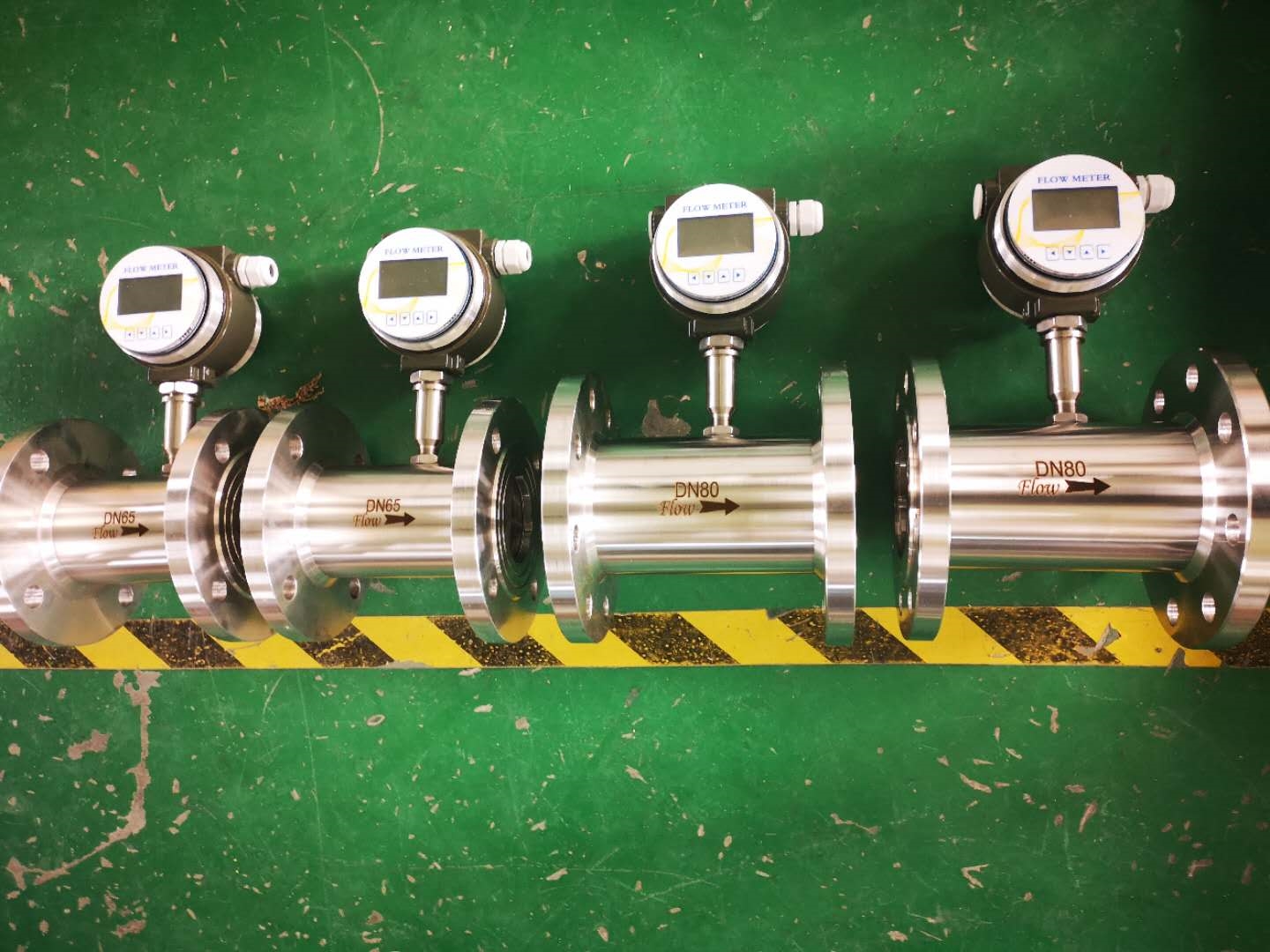

LWGY-80渦輪流量計說明

本產品廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。可以顯示流量總量，瞬時流量和流量滿度百分比。

一、技術參數：
公稱口徑： 管道式：DN4～DN200
插入式：DN100～DN2000
精度等級： 管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度： -20℃～50℃
介質溫度： 測量液體：-20℃～120℃
大氣壓力： 86KPa～106KPa
公稱壓力： 1.6 Mpa、2.5Mpa、6.4Mpa、25Mpa
防爆等級： ExdIIBT4
液體：上游直管段應≥20DN，下游直管段應≥5DN

LWGY-80渦輪流量計說明

二、特點：
1、壓力損失小，葉輪具有防腐功能。
2、具有較高的抗電磁干擾和抗震動能力，性能可靠工作壽命長。
3、采用*的超低功耗單片微機技術，整機功能強，功耗低，性能*。具有非線性精度補償功能的智能流量顯示器。修正公式精度優于0.02％。
4、儀表系數可由按鍵在線設置，并可顯示在LCD屏上，LCD屏直觀清晰，可靠性高。

三、安裝：
1、安裝時液體流動方向應與傳感器外殼上指示流向的箭頭方向，且上游直管段應≥20dn，下游直管段應≥5dn，其中dn為管道內徑；
2、傳感器應遠離外界磁場，如不能避免，應采取必要的措施；
3、為了檢修時不至影響液體的正常輸送，應在傳感器兩端的直管段外安裝旁通管道；
4、傳感器露天安裝時，請做好放大器插頭的防水處理；
5、傳感器與顯示儀表的接線，應根據放大器的電源來選擇接線方式。
