太陽能供電系統出故障了？哪的問題？

本文的太陽能供電系統故障排除法，幫您解決問題。

準備工具：

• 數字萬用表
• 小型（2.5mm寬）平口螺絲刀
• 剝線鉗

太陽能供電系統故障排除法須知：

測量電壓時，將數字萬用表選擇20伏直流電壓檔；紅黑色探頭分別插入mAVΩ插座和COM插座。

測試過程中，紅色表筆測標有12V的接線端子或紅色導線的裸露端；黑色表筆測標有G的接線端子或黑色導線的裸露端。

一、測試數據采集器的電源輸入端

這是太陽能供電系統故障排除法的**步，也是很重要的一步。

1、測量數據采集器電源輸入端子上的電壓。大多數坎貝爾數據采集器都有一個綠色的供電端子，連接在POWER IN的插座上。如果您的數據采集器沒有供電插頭，您需要找到從供電系統到數據采集器供電端的導線，然后進行測量。

2、黑色表筆接觸標記為G或Battery-的接線端子，紅色表筆接觸標記為12V或Battery+的接線端子。

3、如果電壓讀數大于11.5V，則供電正常；如果電壓讀數小于11V，則可能是供電出現問題。需要通過下面的步驟來查找出現問題的地方。

二、確保系統上電

這是太陽能供電系統故障排除法中的常見情況，有時候大家斷開了系統電源，之后忘記接入。

1、如果電源線未接入系統，請將其接入，使系統供電，然后重復步驟一。

2、如果電源已經接入系統，請進行步驟三。

三、測量太陽能充電控制器上負載端的電壓

1、在太陽能充電控制器上測量負載的正負端（load+/load-）的電壓，如果在充電控制器上測量的電壓超過11.5V，但在數據采集器上測量的電壓明顯低于11.5V，則需要檢查他們之間的導線。

2、導線松動、接觸不佳，請在重新連接之前關閉電源 。

3、導線連接良好，請進行步驟四。

四、檢查電池電壓

1、在測量過程中，數據采集器和太陽能充電控制器負載端的測量讀數都小于11.5V，需要斷開太陽能板的線纜，使用黑色表針接觸電池負子，紅色表針接觸電池正子來測量電池電壓。

2、電壓讀數大于11.5V，則電池正常，但是控制器可能存在問題，此時請聯系華益瑞公司技術人員進行檢查。

3、電壓讀數小于11.5V，請斷開電池，進行步驟五。

五、測量太陽能板上的電壓

1、測量之前需要斷開太陽能板與太陽能充電控制器之間的連接。請在白天進行此項測量，并確保太陽能板沒有被遮蓋或遮擋。測量時，通過太陽能板電源線的末端裸線來進行測量，用紅色表筆接觸紅線末端裸線，黑色表筆接觸黑線末端裸線，測量電壓。

2、太陽能電池板在太陽光直射下的電壓小于17V，則需要更換太陽能板。

六、內置電源數據采集器的測試

一些Campbell數據采集器內置可充電電池及充電基座。對于這種類型，需要將數據采集器面板與底座分離，斷開電池的連接，在進行下一步。

七、測量太陽能電池板上的電流

1、將數字萬用表設置在10A直流電流檔（根據太陽能板的大小選擇量程），以便測量太陽能電池板上的電流。

提示：為避免產生火花，用布料或者相似的東西臨時覆蓋太陽能電池板。

2、通過以下步驟測量電流：

① 將數字萬用表的紅表筆接到10A插座上

② 將紅色表筆連接到太陽能電池板上的正極（紅色）導線

③ 將黑色表筆連接到太陽能電池板上的負極（黑色）導線

④ 連接表針后，從太陽能電池板上取下覆蓋物，讓太陽能電池板暴露在陽光下。

3、下表顯示了不同尺寸太陽能電池板的*大輸出電流。

4、根據一天中的時間和天氣，您的測量可能會低于列出的zui大值，但應該接近適合太陽能電池板尺寸的值。

5、當太陽能電池板在陽光下時，如果來自太陽能電池板的電流的測量接近zui大輸出電流，但來自步驟五的控制器負載端的電壓小于13至14V，則太陽能控制器需要聯系華益瑞工程師進一步確認。

6、如果來自太陽能電池板的電流的測量結果不顯示，則太陽能電池板或太陽能電池板與電源之間連接的導線可能被損壞。

總結

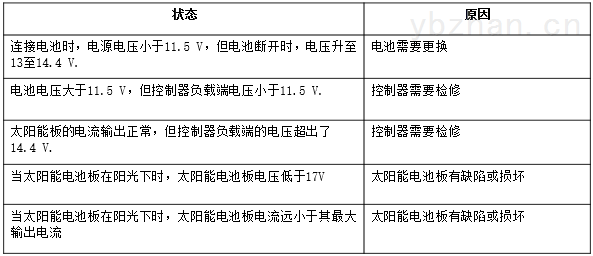

以上為您帶來的太陽能供電系統故障排除法，執行完這些步驟后，如果發現以下情況，請隨時聯系我們，；029-。

/blog/determine-if-solar-power-has-problem

北京華益瑞科技有限公司姬凱龍翻譯，并適當修改。
